용접 Weave Bead(운봉 비드)와 Stringer Bead(직선 비드)의 차이



Weave Bead를 번역하면 운봉 비드, Stinger Bead는 직선 비드입니다.

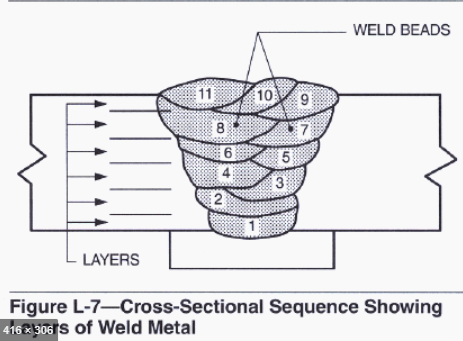

정확한 이해를 위해 Bead에 대해 먼저 설명드리자면 하기 그림과 같이 Bead는 Weld pass의 결과물입니다.

Weld pass는 joint(이음부분)을 따라 용접이 단일로 이동한 것을 말합니다.



---

Weave Bead를 번역하면 운봉 비드, Stinger Bead는 직선 비드입니다.



정확한 이해를 위해 Bead에 대해 먼저 설명드리자면 하기 그림과 같이 Bead는 Weld pass의 결과물입니다.

Weld pass는 joint(이음부분)을 따라 용접이 단일로 이동한 것을 말합니다.

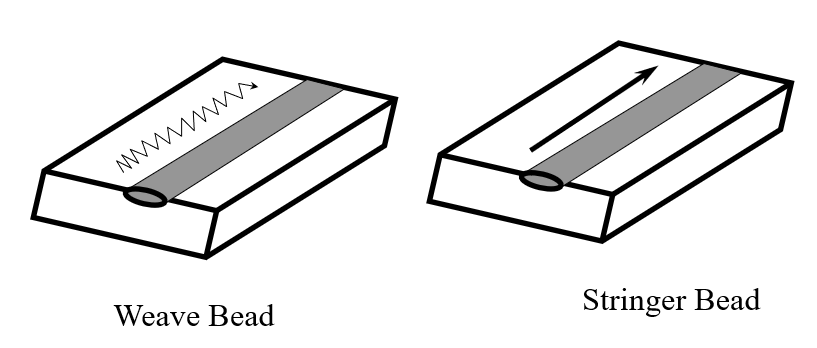

Weave의 영문으로 "좌우로 흔들리다"라는 뜻이 있습니다.

하기 그림과 같이 용접봉을 좌우로 흔들면서 용착을 더 많이 시키고자 할 때 사용하는 방법입니다.





반대로 Stinger Bead는 불필요한 움직임이 없이 그대로 직선 방향으로 용접 진행하게 됩니다.

용착 되는 속도는 느리지만 모재에 입열량을 적게 주게 됩니다. 이는 재료의 충격 값(Impact value)을 고려할 때 적용합니다.

---

하기 사진은 FCAW 용접 후의 Deposited weld의 비드폭을 측정한 사진입니다.



---

실제 용접에 대한 운봉법은 하기와 같이 다양한 방법이 있습니다.



---

Weave Bead와 Stringer Bead에 대하여 "Sperko Engineering Services 회사의 자료입니다.
재료의 충격값을 고려가 필요할 시 용접 입열량 규제를 위해 Weaving에 대하여 규제를 하게 됩니다.
"classic"한 접근으로 누군가는 용접봉의 3배나 5배의 Weaving을 제한하는 기술사양서를 작성할 수 있습니다.
그러나 더 현명한 기술자는 용접사와 검사관을 위해 간단하게 실제 용착되는 용접 너비(Deposited weld width)를 제한하여 관리를 요구할 수 있습니다.



    Stringer bead: 눈에 띄는 운봉의 움직임(weaving) 없이 형성된 weld bead
    Weave bead:  weaving을 사용하여 형성된 weld bead
    Weaving: engergy source가 weld path를 따라 움직이며 좌우로 진동하는 용접 기법
      (ASME SECTION IX의 Definition과 동일)

이러한 정의는 Stringer bead를 요구할 때 허용되는 weaving의 양을 묘사하기 위해 "appreciable"이라는 용어를 사용한다. (약간의 weaving은 stringer bead 기술에 허용된다.)



Weave에 대한 약간의 제어나 stringer bead의 정의가 필요할 때 어떤 사람은 "Appricable weaving"의 정의로 용접봉 지름의 3배나 5배보다 크게 되어서는 안 된다는 고전적인 접근을 할 수 있다.





더 실용적인 접근으로 용착된 그대로의 weld bead의 너비를 간단하게 제한할 수 있다.  예를 들어 어떤 사람은 stringer bead를  weld bead의 3/8 inches보다 넓어서는 안 된다고 정의할 수도 있을 것이고, weave bead를 제한하기 위해 weld bead가 3/4 inches보다 넓어서는 안 된다는 할 수 있는 것이다.



이러한 방법은 용접봉 지름 곱셈을 위한 용접사가 실제 사용한 용접봉의 지름을 알 필요가 없고 용접사나 검사관에게 간단한 기준을 제공한다.

---

실제 용접기술 사양서의 요건을 검토해보겠습니다.



1. A company

In general, weaving of any pass shall be limited to 3 times the electrode dia or ½ inch
width.



2. B company

Weave width of deposited beads shall be limited to 10mm for GTAW, 15mm for FCAW and 3 times electrode diameter for SMAW.



어떤 회사의 스펙이 용접사 및 검사관에 명쾌한 지침이 될 수 있을까요 ?

---

이상으로 용접 Weave Bead(운봉 비드)와 Stringer Bead(직선 비드)의 차이에 대해서 알아봤습니다.
